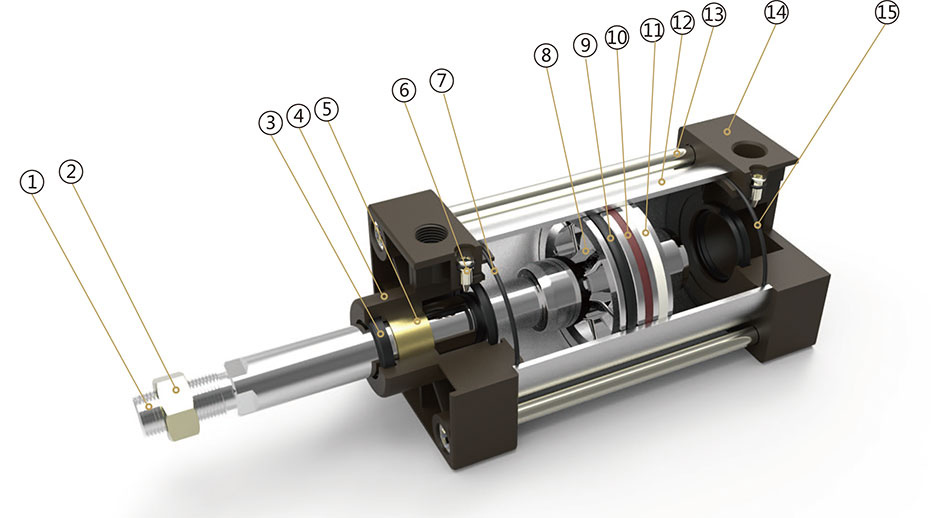

Internal Structure
Parts
Number | Name | Number | Name |
1 | Piston rod | 9 | Piston seal |
2 | Hexagon nut | 10 | Magnet |
3 | Shaft seal | 11 | Anti-friction ring |
4 | Front cover | 12 | Barrel |
5 | Copper tube | 13 | Pull rod |
6 | Cushion adjust screw | 14 | Back cover |
7 | Cushion seal | 15 | O ring |
8 | Piston |
|
|

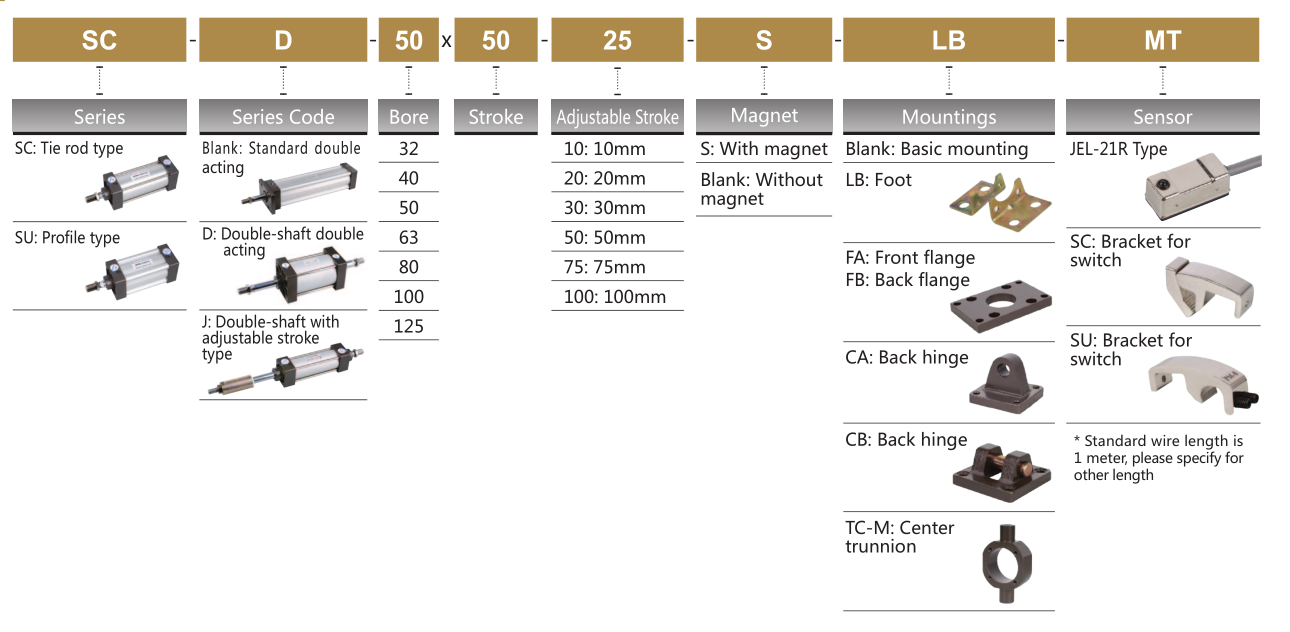

Ordering Code
Specification
Bore (mm) | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
Operation | Double Acting | ||||||
Working Medium | Air | ||||||
*Mountings | Basic FA FB CA CB LB TC TC-M | ||||||
Operating Pressure Range | 1~9.0Kgf/cm² | ||||||
Proof Pressure | 13.5Kgf/cm² | ||||||
Operating Temperature Range | -20~80℃ | ||||||
Operating Speed Range | 50~800mm/s | ||||||
Cushion | Adjustable Cushion | ||||||
Adjustable Cushion Stroke | 20mm | 26mm | |||||
Port Size | G1/8" | G1/4" | G3/8" | G1/2" |
* SCD, SCJ mountings: FA, FB, LB, TC and TC-M type.
Stroke
Bore | Standard Stroke | Max. Stroke | Allowable Stroke |
32 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 | 1000 | 2000 |
40 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 | 1200 | 2000 |
50 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1200 | 2000 |
63 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
80 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
100 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
125 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
Overall Dimension
Dimension
Bore/ Symbol | A | A1 | A2 | B | C | D | E | F | G | H | I | J | K | L |
32 | 140 | 187 | 182 | 47 | 93 | 28 | 32 | 15 | 27.5 | 22 | 17 | 6 | M10×l.25 | M6 |
40 | 141 | 191 | 185 | 48 | 93 | 32 | 34 | 15 | 27.5 | 24 | 17 | 7 | M12×l.25 | M6 |
50 | 150 | 207 | 196 | 57 | 93 | 38 | 42 | 15 | 27.5 | 32 | 23 | 8 | M16×l.5 | M6 |
63 | 153 | 210 | 199 | 57 | 96 | 38 | 42 | 15 | 27.5 | 32 | 23 | 8 | M16×l.5 | M8 |
80 | 183 | 258 | 243 | 75 | 108 | 47 | 54 | 21 | 33 | 40 | 26 | 10 | M20×l.5 | M10 |
100 | 189 | 264 | 249 | 75 | 114 | 47 | 54 | 21 | 33 | 40 | 26 | 10 | M20×l.5 | M10 |
125 | 226 | 330 | 313 | 104 | 122 | 55 | 70 | 34 | 33 | 54 | 40 | 10 | M27×2 | M12 |
Bore/ Symbol | M | N | O | P | Q | R | S | T | V | W | Z | X | Y |
32 | 9.5 | 13.5 | G1/8 | 3.5 | 7.5 | 7 | 45 | 33 | 12 | 10 | 21 | / | / |
40 | 9.5 | 1.5 | G1/4 | 6 | 8.2 | 9 | 50 | 37 | 16 | 14 | 21 | / | / |
50 | 9.5 | 13.5 | G1/4 | 8.5 | 8.2 | 9 | 62 | 47 | 20 | 17 | 23 | / | / |
63 | 9.5 | 13.5 | G3/8 | 7 | 8.2 | 8.5 | 75 | 56 | 20 | 17 | 23 | / | / |
80 | 11.5 | 16.5 | G3/8 | 10 | 9.5 | 14 | 94 | 70 | 25 | 22 | 25.5 | / | / |
100 | 11.5 | 16.5 | G1/2 | 11 | 9.5 | 14 | 112 | 84 | 25 | 22 | 25.5 | / | / |
125 | 15.5 | 16.5 | G1/2 | 10 | 10 | 11 | 140 | 110 | 32 | 27 | 30 | / | / |
