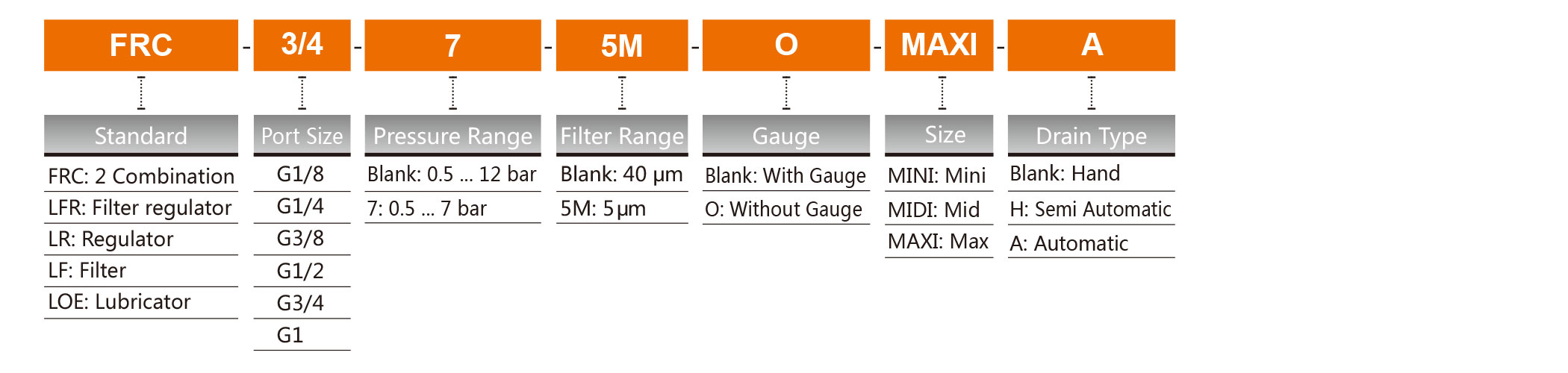

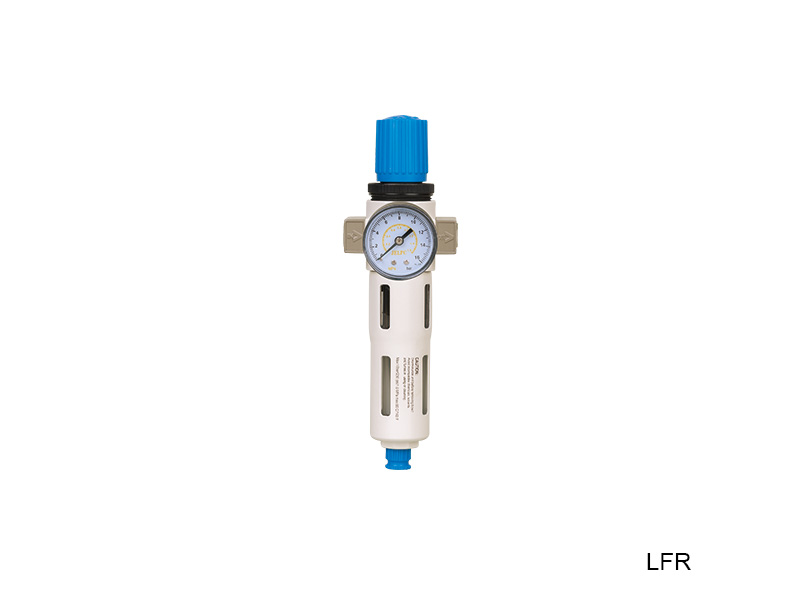

Ordering Code
Symbol
Specification
Specification | Mini | Midi | Maxi | ||||||
Port Size | G1/8 | G1/4 | G3/8 | G3/8 | Gl/2 | G3/4 | G3/4 | G1 | |
Working Medium | Compressed Air | ||||||||
Structure Features | Filter regulator, with/without gauge | ||||||||
proportional Lubricater | |||||||||
Install Way | By Accessories | ||||||||
Tube | |||||||||
Install Position | Vertical ±5° | ||||||||
Regulator Lock | Rotary handle, with lock | ||||||||
Rotary handle, with iterg rated locks | |||||||||
Filter Class [μm] | 5 or 40 | ||||||||
Max Hysteresis [bar] | 0.2 | 0.4 | |||||||
Preessure Range [bar] | 0.5 ... 7 | ||||||||
0.5 ... 12 | |||||||||
Preessure Display | By Gauge | ||||||||
G1/8 Preset | G1/4 Preset | G1/4 Preset | |||||||
Water Capacity [cm³] | 22 | 43 | 80 | ||||||
Input Pressure[bar] | |||||||||
Water Exhaust | Hand | 1 ... 16 | |||||||
Semi Automatic | 1.5 ... 16 | ||||||||
Automatic | 2 ... 12 |

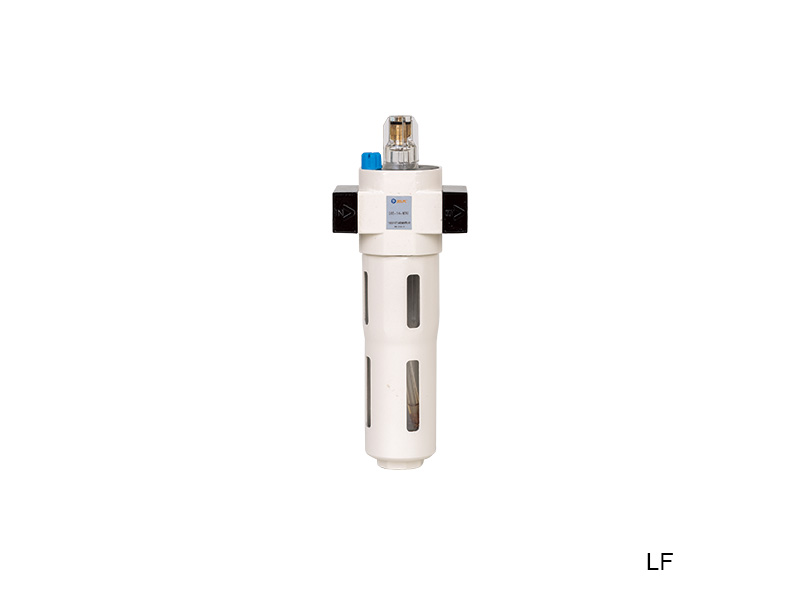

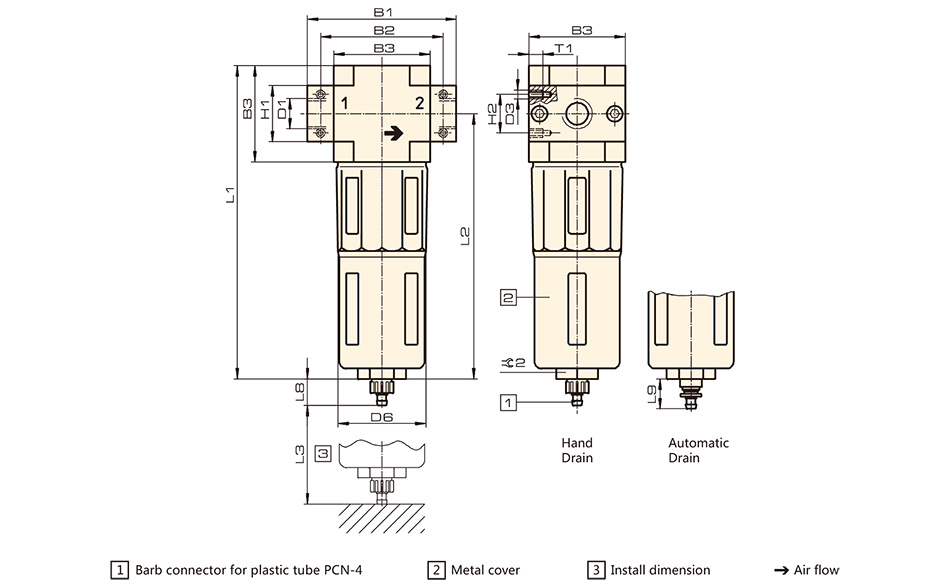

Overall Dimension
Dimension
Model | B1 | B2 | B3 | D1 | D3 | ФD6 | H1 | H2 | L1 | L2 | L3 | L8 | L9 | T1 | T2 | 2 |
Mini | ||||||||||||||||
LF-1/8-MINI | 64 | 52 | 40 | G1/8 | M4 | 38 | 20 | 11 | 144 | 124 | 60 | 15 | 19 | 7 | - | 22 |
LF-1/4-MINI | G1/4 | |||||||||||||||
LF-3/8-MINI | 70 | G3/8 | ||||||||||||||
Midi | ||||||||||||||||
LF-3/8-MIDI | 85 | 70 | 55 | G3/8 | M5 | 52 | 32 | 22 | 179 | 151 | 80 | 15 | 19 | 8 | - | 24 |
LF-1/2-MIDI | G1/2 | |||||||||||||||
LF-3/4-MIDI | G3/4 | |||||||||||||||
Maxi | ||||||||||||||||
LF-3/4-MAXI | 96 | 80 | 66 | G3/4 | M5 | 65 | 32 | 22 | 203 | 170 | 90 | 15 | 19 | 8 | - | 24 |
LF-1-MAXI | 116 | 91 | G1 | 40 |

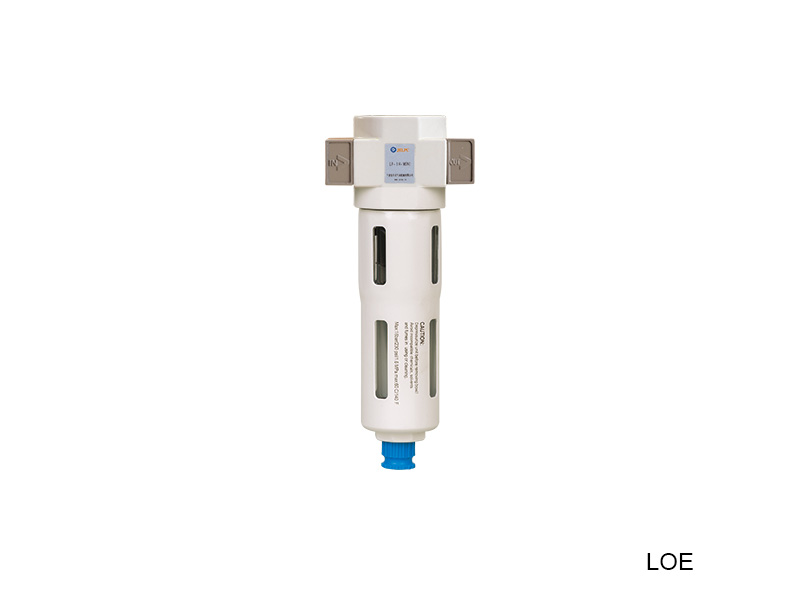

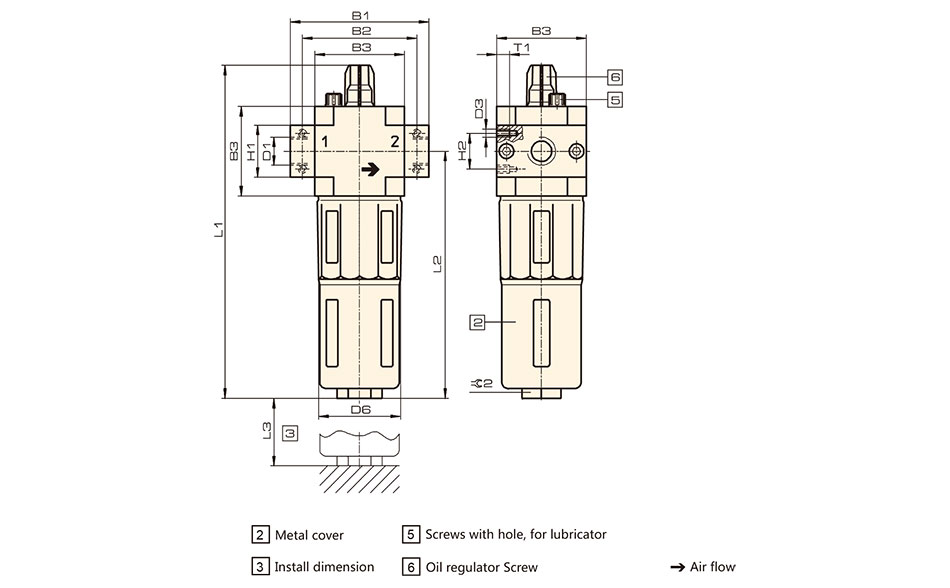

Overall Dimension
Dimension
Model | B1 | B2 | B3 | B4 | B5 | D1 | ФD2 | D3 | ФD6 | H1 | H2 | L1 | 12 | L3 | T1 | T2 | 2 |
Mini | |||||||||||||||||
LOE-1/8-MINI | 64 | 52 | 40 | 30 | - | G1/8 | - | M4 | 38 | 20 | 11 | 169 | 124 | 100 | 7 | - | 22 |
LOE-1/4-MINI | G1/4 | ||||||||||||||||
LOE-3/8-MINI | 70 | G3/8 | |||||||||||||||
Midi | |||||||||||||||||
LOE-3/8-MIDI | 85 | 70 | 55 | 43 | - | G3/8 | - | M5 | 52 | 32 | 22 | 204 | 151 | 120 | 8 | - | 24 |
LOE-1/2-MIDI | G1/2 | ||||||||||||||||
LOE-3/4-MIDI | G3/4 | ||||||||||||||||
Maxi | |||||||||||||||||
LOE-3/4-MAXI | 96 | 80 | 66 | 46 | - | G3/4 | - | M5 | 65 | 32 | 22 | 228 | 170 | 150 | 8 | - | 24 |
LOE-1-MAXI | 116 | 91 | G1 | 40 |
