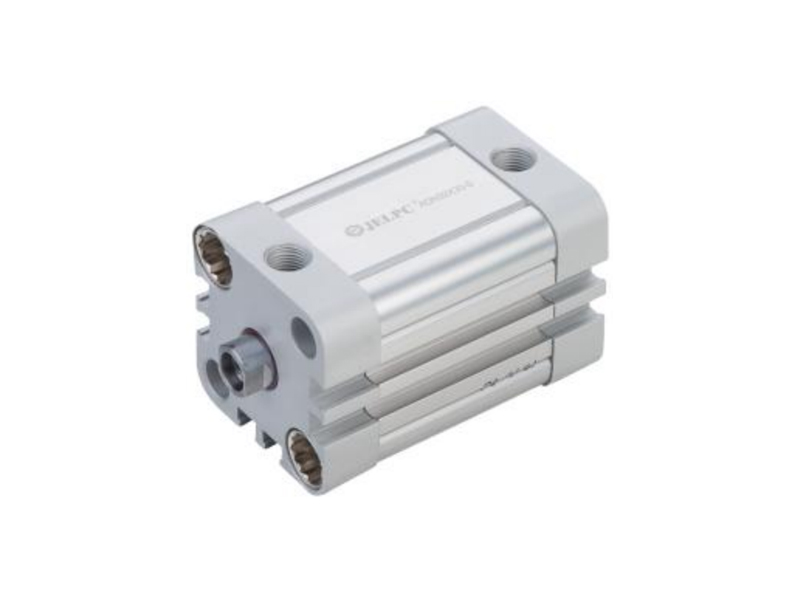

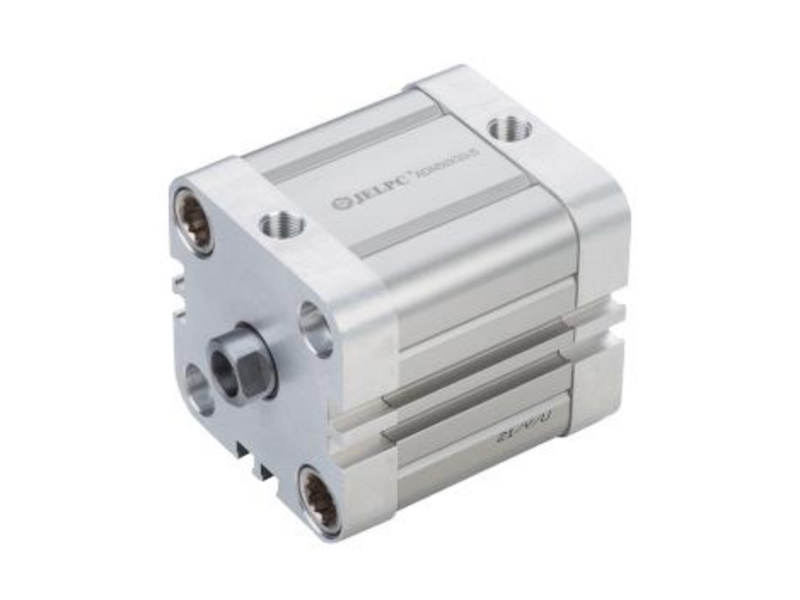

Features:
1. ADN series compact cylinder accord withlSO21287 standard.
2. ADN series cylinder with compact structure, derived lots of variety types, and wide range of applications.
3. Both end use rubber gasket to absorb the remaining energy of the high speed movement and the machine cycle.
4. Every ammsebly way has large number of accessories, so it is very sample.

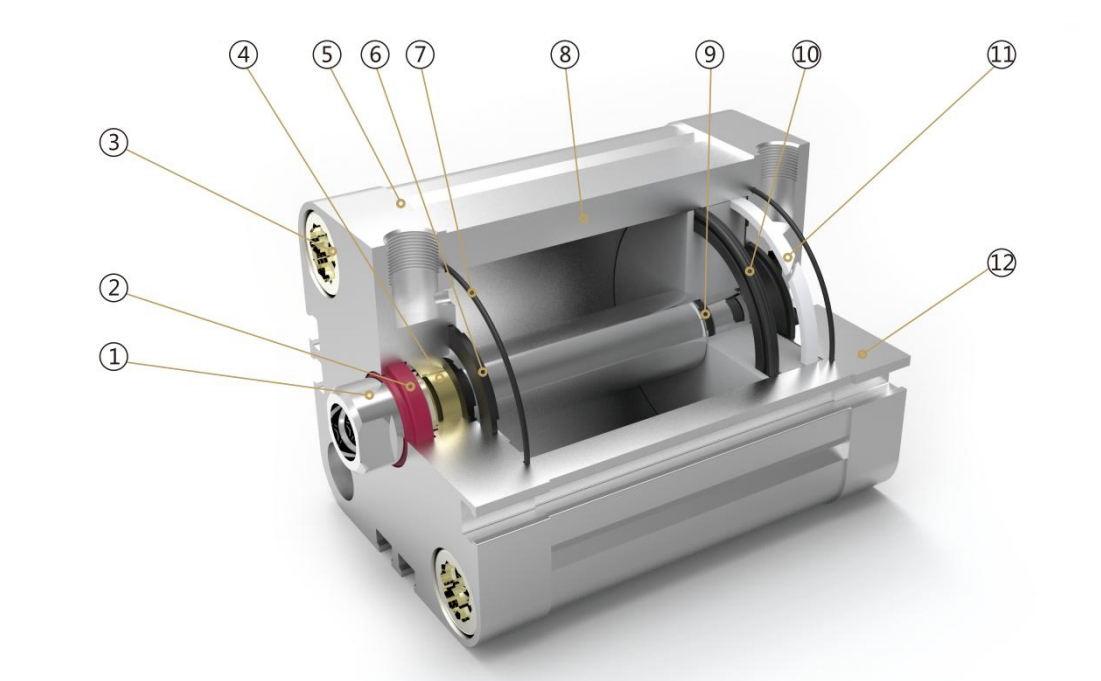

Internal Structure

Parts
| Number | Name | Number | Name |
| 1 | Piston rod | 7 | O ring |
| 2 | Shaft seal | 8 | Barrel |
| 3 | Cover screw | 9 | O ring |
| 4 | DU bearing | 10 | Piston seal |
| 5 | Front cover | 11 | Anti-friction seal |
| 6 | Anti-collision gasket | 12 | Back cover |

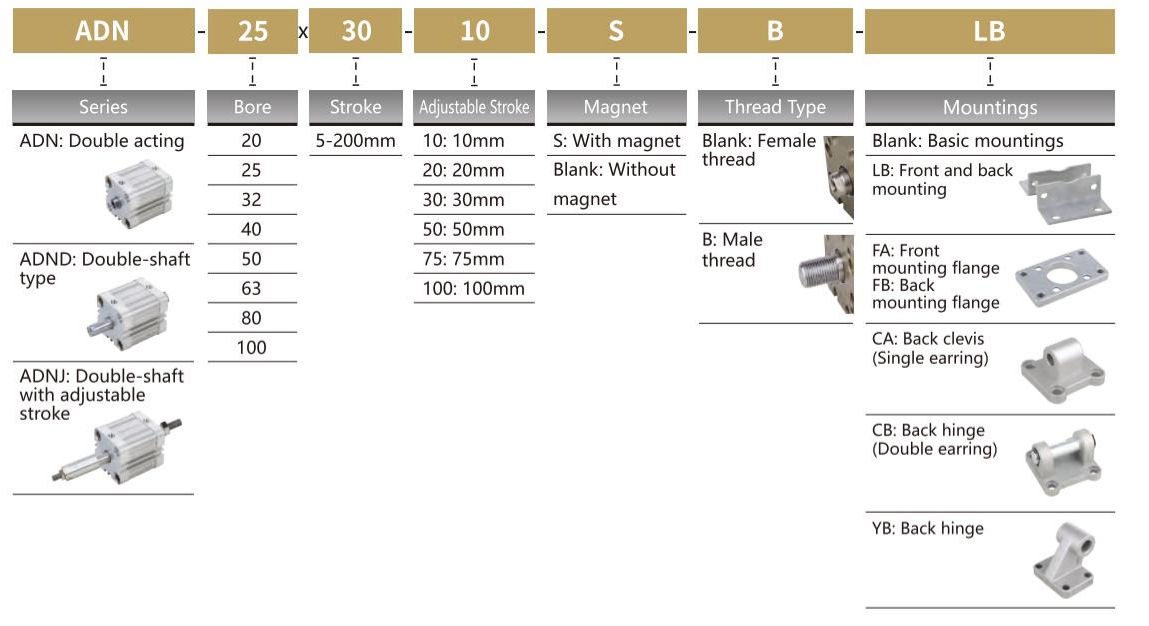

Ordering Code

*Sensor model JEL-30, please refer to P173 for the specific ordering code.
Specification
| Bore (mm) | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| Operation | Double Acting | |||||||
| Working Medium | Air | |||||||
| Operating Pressure Range | 0.1 〜1.0MPa | |||||||
| Proof Pressure | 1.5MPa | |||||||
| Operating Temperature Range | -20 〜80°C | |||||||
| Operating Speed Range | 30 〜500mm/s | |||||||
| Port Size | M5x0.8 | G1/8" | ||||||
Stroke
| Bore | Standard Stroke | Max.Stroke | |
| ADN/ADNJ ADND | 20 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 | 100 |
| 25 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 | 150 | |
| 32/40 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200 | 200 | |
| 50/63 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200 225 250 | 250 | |
| 80/100 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 160 175 200 225 250 275 300 | 300 | |
| TADN | 20/25/32/40/50/63/80 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 | 100 |
Overall Dimension

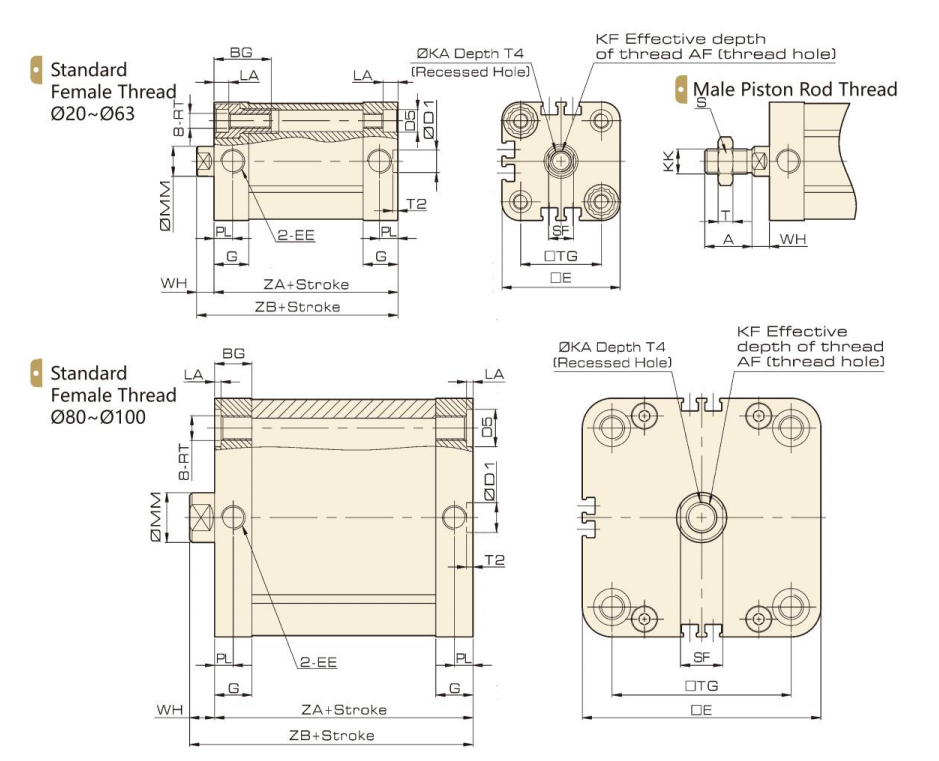

ADN ∅20~∅100 Without Magnet/With Magne

Dimension
| Bore/Symbol | Stroke Range (mm) | A | AF | BG Min. | D1 | D5 | E | EE | G | KA | KF | KK | LA |
| 20 | 5-200 | 16 | 14 | 15 | 9 | 9 | 36 | M5 | 10.5 | 6.5 | M6x1 | M8x1.25 | 5 |
| 25 | 40 | 11 | |||||||||||
| 32 | 19 | 16 | 16 | 47.5 | G1/8 | 14 | 8.5 | M8x1.25 | M10x1.25 | ||||
| 40 | 55 | ||||||||||||
| 50 | 22 | 20 | 12 | 12 | 66 | 10.5 | M10x1.5 | M12x1.25 | |||||
| 63 | 78.3 | ||||||||||||
| 80 | 28 | 17 | - | 96 | 15 | 12.5 | M12x1.75 | M16x1.5 | - | ||||
| 100 | 116 | 21 |
| Bore/Symbol | MM | PL | RT | S | SF | T | T2 | T4 | TG | WH | ZA | ZB |
| 20 | 10 | 5 | M5×0.8 | 12 | 9 | 5 | 2.1 | 2.6 | 22 | 6 | 37 | 43 |
| 25 | 26 | 39 | 45 | |||||||||
| 32 | 12 | 7.5 | M6×1 | 17 | 10 | 6 | 3.3 | 32.5 | 7 | 44 | 51 | |
| 40 | 38 | 45 | 52 | |||||||||
| 50 | 16 | M8×1.25 | 13 | 7 | 2.6 | 4.7 | 46.5 | 8 | 53 | |||
| 63 | 56.5 | 49 | 57 | |||||||||
| 80 | 20 | M10×1.5 | 23 | 17 | 8 | 6.1 | 72 | 10 | 54 | 64 | ||
| 100 | 89 | 67 | 77 |
Overall Dimension

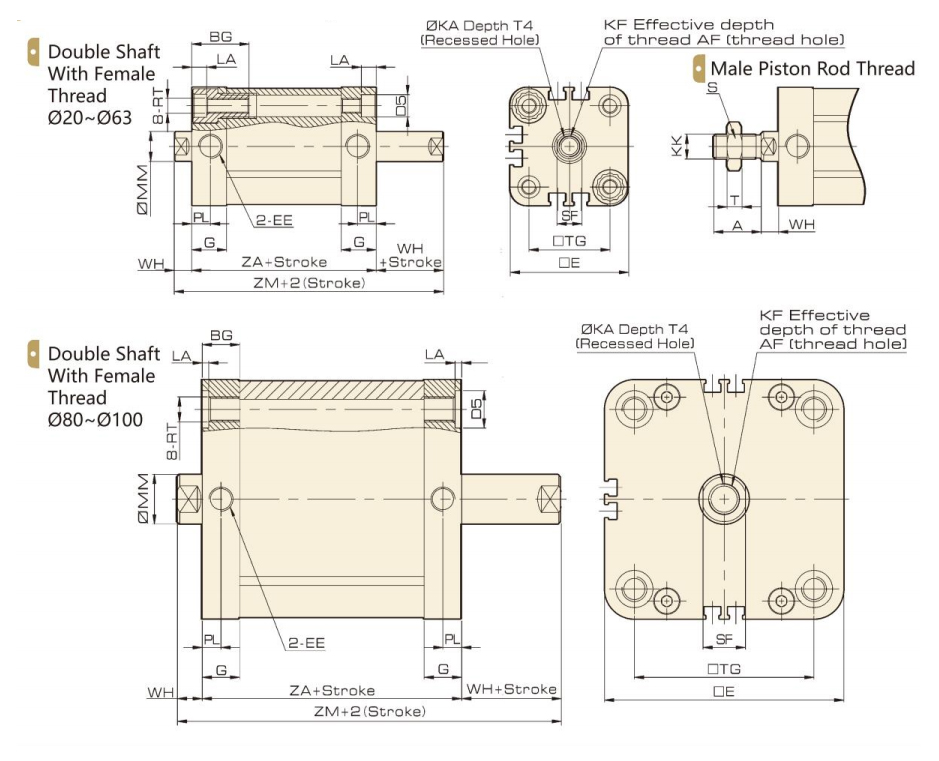

ADND ∅20~∅100 Without Magnet/With Magnet

Dimension
| Bore/Symbol | Stroke Range (mm) | A | AF | BG Min. | D5 | E | EE | G | KA | KF | KK | LA |
| 20 | 5-200 | 16 | 14 | 15 | 9 | 36 | M5 | 10.5 | 6.5 | M6x1 | M8x1.25 | 5 |
| 25 | 40 | 11 | ||||||||||
| 32 | 19 | 16 | 16 | 47.5 | G1/8 | 14 | 8.5 | M8x1.25 | M10x1.25 | |||
| 40 | 55 | |||||||||||
| 50 | 22 | 20 | 12 | 66 | 10.5 | M10x1.5 | M12x1.25 | |||||
| 63 | 78.3 | |||||||||||
| 80 | 28 | 17 | - | 96 | 15 | 12.5 | M12x1.75 | M16x1.5 | - | |||
| 100 | 116 | 21 |
| Bore/Symbol | MM | PL | RT | S | SF | T | T4 | TG | WH | ZA | ZM |
| 20 | 10 | 5 | M5x0.8 | 12 | 9 | 5 | 2.6 | 22 | 6 | 37 | 43 |
| 25 | 26 | 39 | 45 | ||||||||
| 32 | 12 | 7.5 | M6x1 | 17 | 10 | 6 | 3.3 | 32.5 | 7 | 44 | 58 |
| 40 | 38 | 45 | 59 | ||||||||
| 50 | 16 | M8x1.25 | 13 | 7 | 4.7 | 46.5 | 8 | 61 | |||
| 63 | 56.5 | 49 | 65 | ||||||||
| 80 | 20 | M10x1.5 | 23 | 17 | 8 | 6.1 | 72 | 10 | 54 | 74 | |
| 100 | 89 | 67 | 87 |
Overall Dimension
ADNJ ∅20~∅100 Without Magnet/With Magnet

Dimension
| Bore/Symbol | Stroke Range (mm) | A | AF | BG Min. | D5 | E | EE | G | KA | KF | KK | LA |
| 20 | 5-200 | 16 | 14 | 15 | 9 | 36 | M5 | 10.5 | 6.5 | M6x1 | M8x1.25 | 5 |
| 25 | 40 | 11 | ||||||||||
| 32 | 19 | 16 | 16 | 47.5 | G1/8 | 14 | 8.5 | M8x1.25 | M10x1.25 | |||
| 40 | 55 | |||||||||||
| 50 | 22 | 20 | 12 | 66 | 10.5 | M10x1.5 | M12x1.25 | |||||
| 63 | 78.3 | |||||||||||
| 80 | 28 | 17 | - | 96 | 15 | 12.5 | M12x1.75 | M16x1.5 | - | |||
| 100 | 116 | 21 |
| Bore/Symbol | MM | O | PL | RT | S | SF | T | T4 | TG | WH | ZA | ZN |
| 20 | 10 | 19 | 5 | M5×0.8 | 12 | 9 | 5 | 2.6 | 22 | 6 | 37 | 62 |
| 25 | 26 | 39 | 64 | |||||||||
| 32 | 12 | 27 | 7.5 | M6×1 | 17 | 10 | 6 | 3.3 | 32.5 | 7 | 44 | 78 |
| 40 | 38 | 45 | 79 | |||||||||
| 50 | 16 | 28 | M8×1.25 | 13 | 7 | 4.7 | 46.5 | 8 | 81 | |||
| 63 | 56.5 | 49 | 85 | |||||||||
| 80 | 20 | 29 | M10×1.5 | 23 | 17 | 8 | 6.1 | 72 | 10 | 54 | 93 | |
| 100 | 89 | 67 | 96 |
