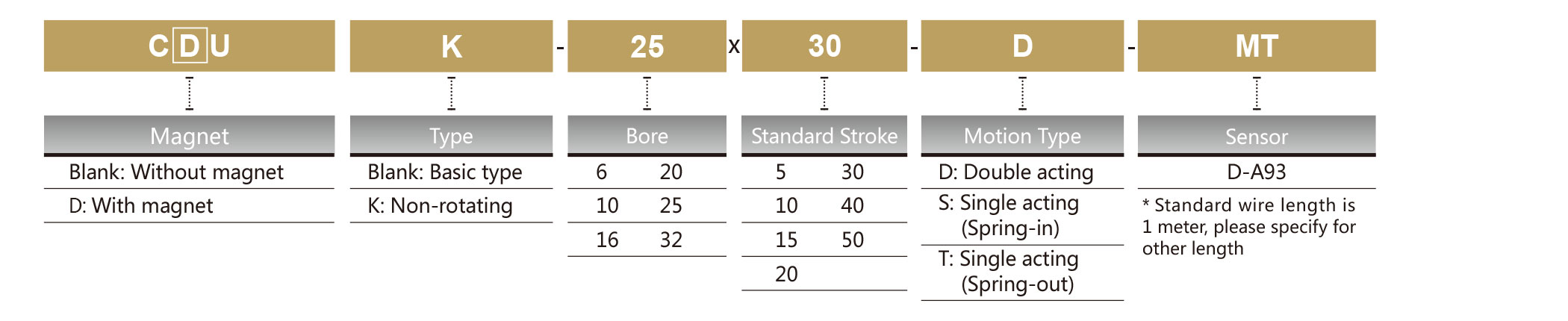

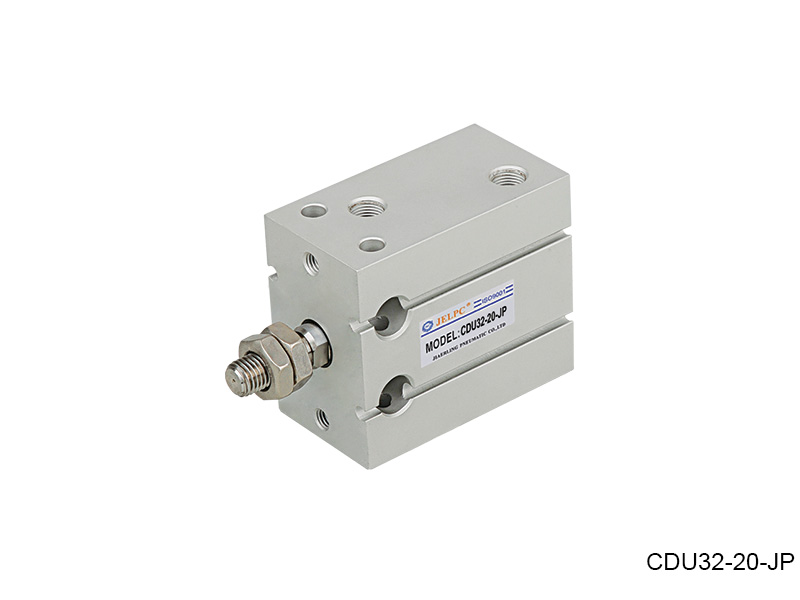

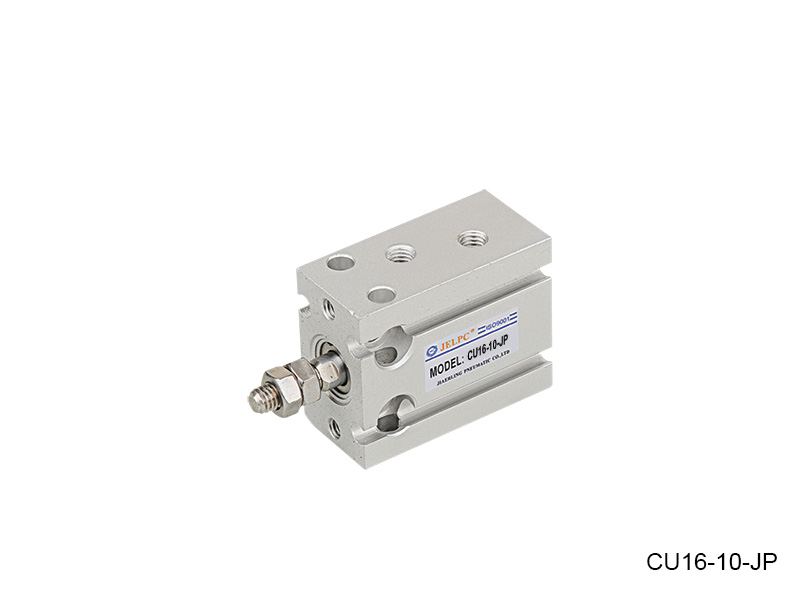

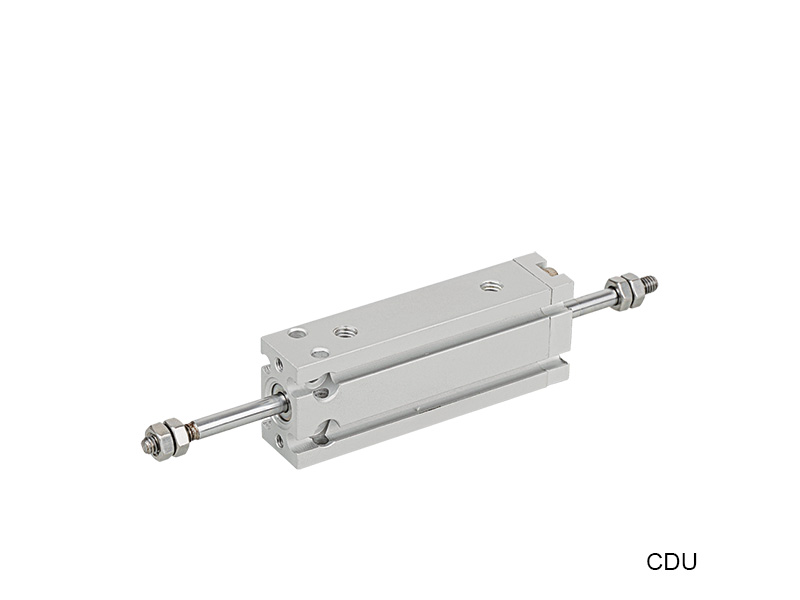

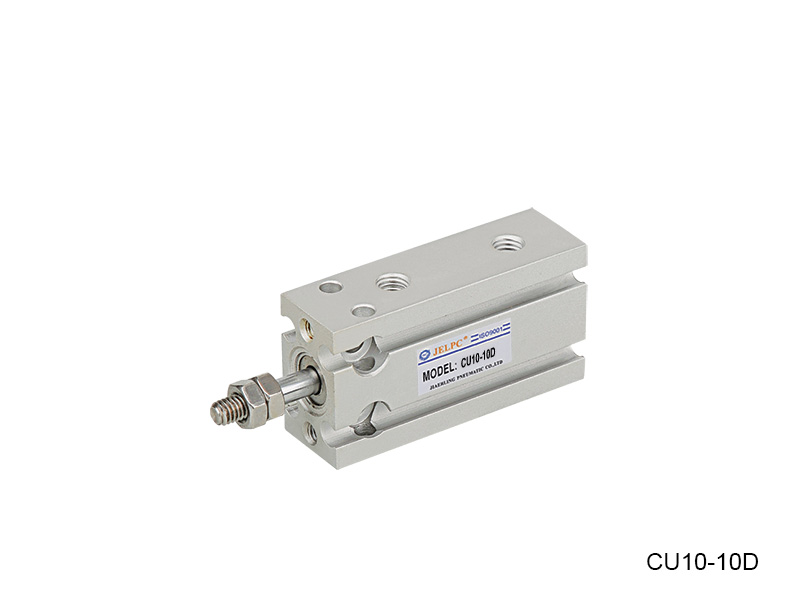

Ordering Code
Stroke/Sensoric Switch Model
Bore (mm) | Standard Stroke | Stroke Length (Double Acting) | *Sensor Switch Model (Direct mounting) | |
Double Acting | Single Acting | |||
6 | 5, 10, 15, 20, 25, 30 | 5, 10, 15, | 40, 50, 60 | D-A90L D-A93L |
10 | ||||
16 | ||||
20 | 5, 10, 15, 20, 25, 30, 40, 50 | 60, 70, 80, 90, 100 | ||
25 | ||||
32 |
Specification
Bore (mm) | 6 | 10 | 16 | 20 | 25 | 32 |
Operating Fluid | Air | |||||
Operation | D: Double Acting, S: Single Acting (Spring-in), T: Single Acting (Spring-out) | |||||
Max. Operating Pressure | 0.7 MPa | |||||
Proof Pressure | 1.0 MPa | |||||
Ambient and fluid temp | 5~60 ℃ | |||||
Cushion | Both end with Rubber Gasket Cushion | |||||
Lubricant | Non-lub | |||||
Installation Type | Free (Multi- installation) | |||||
Precision non-rotating rod | ± 0.8° | ± 0.5° | ||||
Port Size | M5×0.8 | 1/8 |

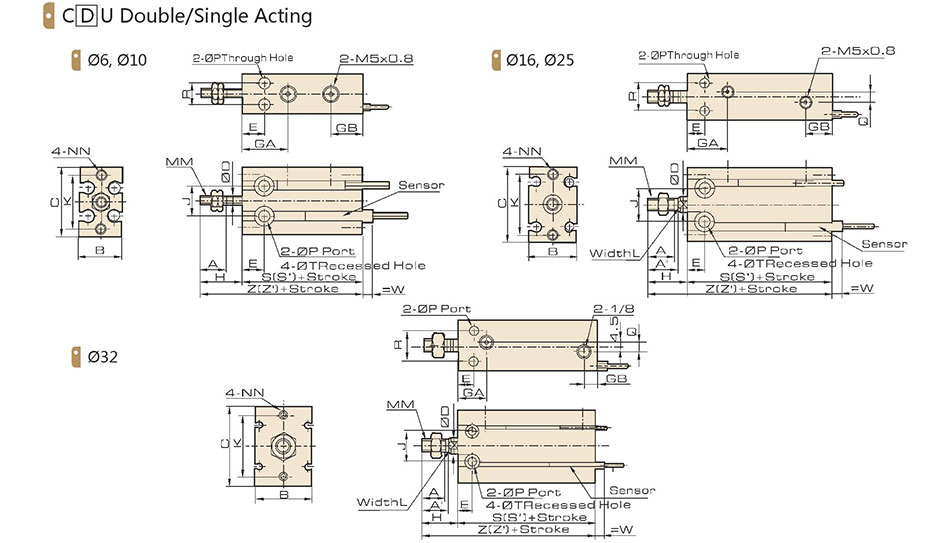

Overall Dimension
Dimension
Model | A | A' | B | C | ØD | E | GA | GB | J | K | L | MM | NN | 0P | Q | R | ØT |
C□U6 | 7 | - | 13 | 22 | 3 | 7 | 14.5 | 10 | 10 | 17 | - | M3×0.5 | M3×0.5deep5 | 3.4 | - | 7 | 6deep4.8 |
C□U10 | 10 | - | 15 | 24 | 4 | 7 | 15.5 | 10 | 11 | 18 | - | M4×0.7 | M3×0.5deep5 | 3.4 | - | 9 | 6deep5 |
C□U16 | 11 | 12.5 | 20 | 32 | 6 | 7 | 16.5 | 11.5 | 14 | 25 | 5 | M5×0.8 | M4×0.7deep6 | 4.5 | 4 | 12 | 7.6deep6.5 |
C□U20 | 12 | 14 | 26 | 40 | 8 | 9 | 19 | 12.5 | 16 | 30 | 6 | M6×1.0 | M5×0.8deep8 | 5.5 | 9 | 16 | 9.5deep8 |
C□U25 | 15.5 | 18 | 32 | 50 | 10 | 10 | 21.5 | 13 | 20 | 38 | 8 | M8×1.25 | M5×0.8deep8 | 5.5 | 9 | 20 | 9.5deep9 |
C□U32 | 19.5 | 22 | 40 | 62 | 12 | 11 | 23 | 13 | 24 | 48 | 10 | M10×1.25 | M6×1.0deep9 | 6.6 | 13.5 | 24 | 11deep11.5 |
Double Acting
Model | H | Basic Type | With Magnet | |||
S | Z | W | S' | Z' | ||
C□U6-□D | 13 | 33 | 46 | 2.5 | 33 | 46 |
C□U10-□D | 16 | 36 | 52 | 1 | 36 | 52 |
C□U16-□D | 16 | 30 | 46 | 0 | 40 | 56 |
C□U20-□D | 19 | 36 | 55 | 1 | 46 | 65 |
C□U25-□D | 23 | 40 | 63 | -1 | 50 | 73 |
C□U32-□D | 27 | 42 | 69 | -4 | 52 | 79 |
Single Acting (Spring-in)
Model
|
H
| Basic Type | With Magnet | |||||||||||
S | Z | W | S' | Z' | ||||||||||
5st | 10st | 15st | 5st | 10st | 15st | 5st | 10st | 15st | 5st | 10st | 15st | |||
C□U6-□D | 13 | 38 | 43 | 48 | 51 | 56 | 61 | 2.5 | 38 | 43 | 48 | 51 | 56 | 61 |
C□U10-□D | 16 | 41 | 46 | 56 | 57 | 62 | 72 | 1 | 41 | 46 | 56 | 57 | 62 | 72 |
C□U16-□D | 16 | 35 | 40 | 50 | 511 | 56 | 66 | 0 | 45 | 50 | 60 | 61 | 66 | 76 |
C□U20-□D | 19 | 41 | 46 | 56 | 60 | 65 | 75 | 1 | 51 | 56 | 66 | 70 | 75 | 85 |
C□U25-□D | 23 | 45 | 50 | 60 | 68 | 73 | 83 | -1 | 55 | 60 | 70 | 78 | 83 | 93 |
C□U32-□D | 27 | 47 | 52 | 62 | 74 | 79 | 89 | -4 | 57 | 62 | 72 | 84 | 89 | 99 |
Single Acting (Spring-out)
Model
| H | Basic Type | With Magnet | |||||||||||||
S | Z | W | S' | Z' | ||||||||||||
5st | 10st | 15st | 5st | 10st | 15st | 5st | 10st | 15st | 5st | 10st | 15st | 5st | 10st | 15st | ||
C□U6-□T | 18 | 23 | 28 | 38 | 43 | 48 | 56 | 66 | 76 | 2.5 | 38 | 43 | 48 | 56 | 66 | 76 |
C□U10-□T | 21 | 26 | 31 | 41 | 46 | 56 | 62 | 72 | 87 | 1 | 41 | 46 | 56 | 62 | 72 | 87 |
C□U16-□T | 21 | 26 | 31 | 45 | 50 | 60 | 66 | 76 | 91 | 0 | 45 | 50 | 60 | 66 | 76 | 91 |
C□U20-□T | 24 | 29 | 34 | 41 | 46 | 46 | 65 | 75 | 90 | 1 | 51 | 56 | 66 | 75 | 85 | 100 |
C□U25-□T | 28 | 33 | 38 | 45 | 50 | 50 | 73 | 73 | 98 | -1 | 55 | 60 | 70 | 83 | 93 | 108 |
C□U32-□T | 32 | 37 | 42 | 47 | 52 | 52 | 79 | 79 | 104 | -4 | 57 | 62 | 72 | 89 | 99 | 114 |

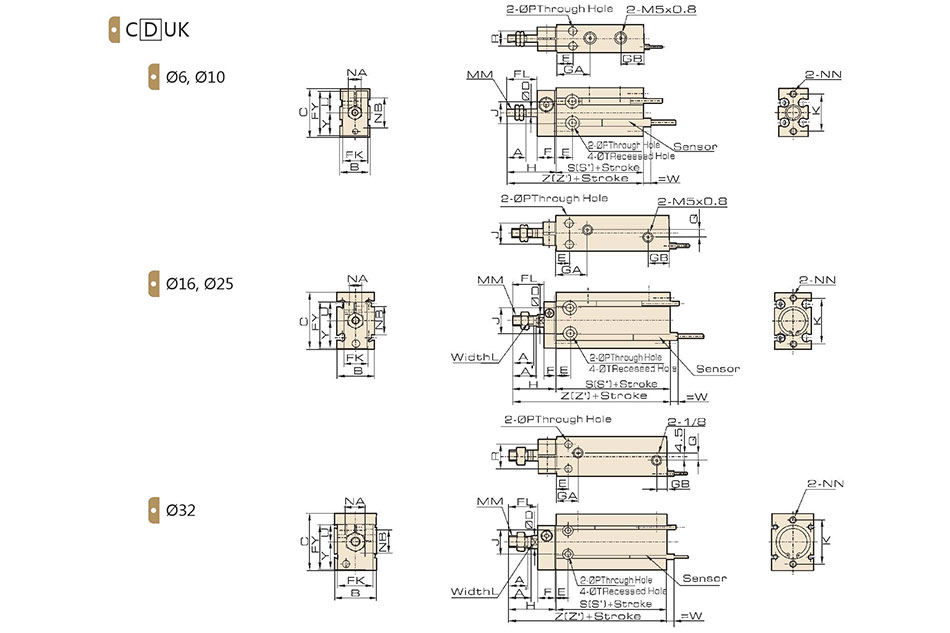

Overall Dimension
Dimension
Model | A | A' | B | C | ØD | E | F | FL | FK | FY | GA | GB | H | J | K | L | MM | NA | NB | NN | ØP | Q | R | ØT | U | Y |
C□UK6 | 7 | - | 13 | 22 | 3 | 7 | 8 | 9 | 11 | 20.5 | 14.5 | 10 | 18 | 10 | 17 | - | M3×0.5 | 6 | 14 | MB×0.5 deep5 | 3.4 | - | 7 | 6 deep4.8 | 10 | 10.5 |
C□UK10 | 10 | - | 15 | 24 | 4 | 7 | 8 | 12 | 12 | 22 | 15.5 | 10 | 21 | 11 | 18 | - | M4×0.7 | 7 | 15 | M3×0.5 deep5 | 3.4 | - | 9 | 6deep5 | 10:5 | 11.5 |
C□UK16 | 11 | 12.5 | 20 | 32 | 6 | 7 | 8 | 17 | 13 | 28 | 16.5 | 11.5 | 26 | 14 | 25 | 5 | M 5×0.8 | 6 | 18 | M4×0.7 deep6 | 4.5 | 4 | 12 | 7.6 deep6.5 | 12.5 | 15.5 |
C□UK20 | 12 | 14 | 26 | 40 | 8 | 9 | 8 | 20 | 16 | 33 | 19 | 12.5 | 29 | 16 | 30 | 6 | M6×1.0 | 8 | 20 | M5×0.8 deep8 | 5.5 | 9 | 16 | 9.B deep8 | 13.5 | 19.5 |
C□UK25 | 15.5 | 18 | 32 | 50 | 10 | 10 | 10 | 22 | 20 | 4B.5 | 21.5 | 13 | 33 | 20 | 38 | 8 | M8×1.25 | 10 | 28 | M5×0.8 deep8 | 5.5 | 9 | 20 | 9.3 deep9 | 19 | 24.5 |
C□UK32 | 19.5 | 22 | 40 | 62 | 12 | 11 | 12 | 29 | 24 | 51.5 | 23 | 12.5 | 42 | 24 | 48 | 10 | M10×1.2 5 | 12 | 32 | M6×1.0 deep9 | 6.6 | 13.5 | 24 | 11 deep11.5 | 21 | 30.5 |
Double Acting
Model | H | Without Magnet | With Magnet | |||
S | Z | W | S' | T | ||
C□UK6-□D | 18 | 33 | 51 | 25 | 33 | 51 |
C□UK10-□D | 21 | 36 | 57 | 1 | 36 | 57 |
C□UK16-□D | 26 | 30 | 56 | 0 | 40 | 66 |
C□UK20-□D | 29 | 36 | 65 | 1 | 46 | 75 |
C□UK25-□D | 33 | 40 | 73 | -1 | 50 | 83 |
C□UK32-□D | 42 | 42 | 84 | -4 | 52 | 94 |
Single Acting (Spring-in)
Model
|
H
| Without Magnet | With Magnet | |||||||||||
S | Z | W | S' | Z' | ||||||||||
5st | 10st | 15st | 5st | 10st | 15st | 5st | 10st | 15st | 5st | 10st | 15st | |||
C□UK6-□D | 18 | 38 | 43 | 48 | 56 | 61 | 66 | 2.5 | 38 | 43 | 48 | 56 | 61 | 66 |
C□UK10-□D | 21 | 41 | 46 | 56 | 62 | 67 | 77 | 1 | 41 | 46 | 56 | 62 | 67 | 77 |
C□UK16-□D | 26 | 35 | 40 | 50 | 61 | 66 | 76 | 0 | 45 | 50 | 60 | 71 | 76 | 86 |
C□UK20-□D | 29 | 41 | 46 | 56 | 70 | 75 | 85 | 1 | 51 | 56 | 66 | 80 | 85 | 95 |
C□UK25-□D | 33 | 45 | 50 | 60 | 78 | 83 | 93 | -1 | 55 | 60 | 70 | 88 | 93 | 103 |
C□UK32-□D | 42 | 47 | 52 | 62 | 89 | 94 | 104 | -4 | 57 | 62 | 72 | 99 | 104 | 114 |
Single Acting (Spring-out)
Model | H | ØT | U | Y | Without Magnet | With Magnet | |||||||||||||
S | Z | W | S' | Z' | |||||||||||||||
5st | 10st | 15st | 5st | .10st. | 15st | 5st | 10st | 15st | 5st | 10st | 15st | 5st | 10st. | 15st | |||||
C□UK6-□T | 23 | 28 | 33 | 6 deep 4.8 | 10 | 10.5 | 38 | 43 | 48 | 61 | 71 | 81 | 2.5 | 38 | 43 | 48 | 61 | 71 | 81 |
C□UK10-□T | 26 | 31 | 36 | 6 deep 5 | 10.5 | 11.5 | 41 | 46 | 56 | 67 | 77 | 92 | 1 | 41 | 46 | 56 | 67 | 77 | 92 |
C□UK16-□T | 31 | 36 | 41 | 7.6 deep 6.5 | 12.5 | 15.5 | 45 | 50 | 60 | 76 | 86 | 101 | 0 | 45 | 50 | 60 | 76 | 86 | 101 |
C□UK20-□T | 34 | 39 | 44 | 9.3 deep 8 | 13.5 | 19.5 | 41 | 46 | 56 | 75 | 85 | 100 | 1 | 51 | 56 | 66 | 85 | 95 | 110 |
C□UK25-□T | 38 | 43 | 48 | 9.3 deep 9 | 19 | 24.5 | 45 | 50 | 60 | 83 | 93 | 108 | -1 | 55 | 60 | 70 | 93 | 103 | 118 |
C□UK32-□T | 47 | 52 | 57 | 11 deep 11.5 | 21 | 30.5 | 47 | 52 | 62 | 94 | 104 | 119 | -4 | 57 | 62 | 72 | 104 | 114 | 129 |
