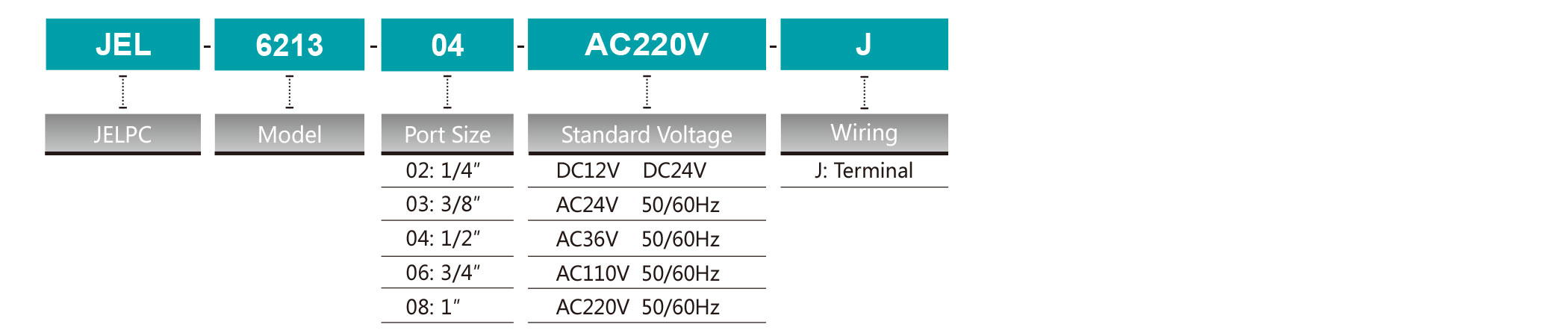

Ordering Code
Symbol
Specification
Model | JEL6213-02 | JEL6213-03 | JEL6213-04 | JEL6213-04 | JEL6213-06 | JEL6213-06 | JEL6213-08 | |
Orifice | 10mm | 14mm | 25mm | |||||
Screw Port Size | PT1/4" | PT3/8" | PT1/2" | PT1/2" | PT3/4" | PT3/4" | PT1" | |
Working Pressure | 0.03~1.0MPa | |||||||
Ambient Temperature | -10~+55℃ | |||||||
Medium Environment | -10~+90℃ | |||||||
KV Valve | 2 | 3.6 | 8.3 | 8.3 | 11 | 11 | ||
Power | AC (VA) | 14 | ||||||
Consume | DC (W) | 8 | ||||||
Switching Frequency | ≥1 Sec | ≥0.5 Sec |

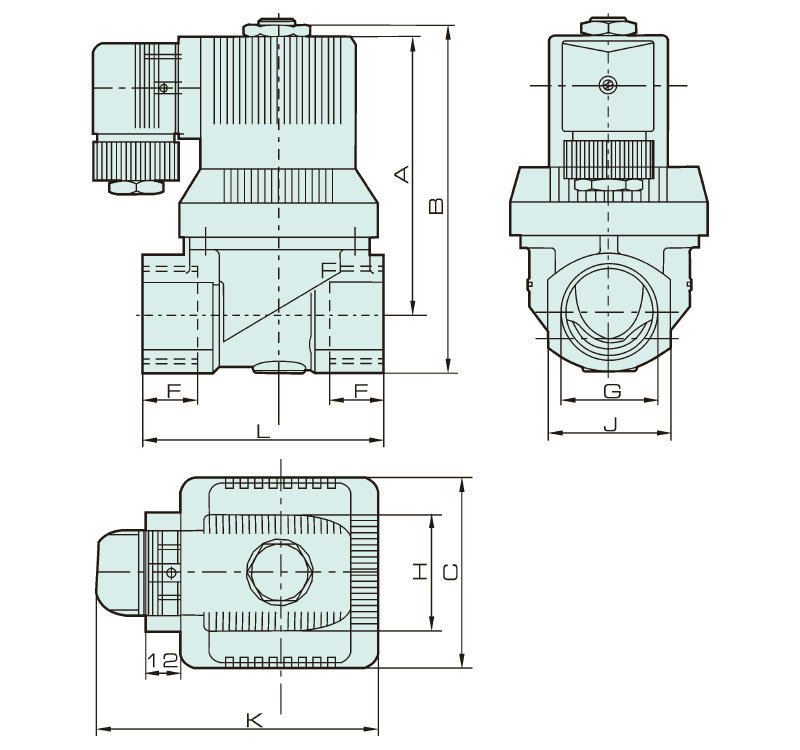

Overall Dimension
Dimension
Model | G | C | F | L | J | A | B | H | K |
JEL6213-02 | PT1/4" | 38 | 14 | 50 | 26 | 71 | 85 | 35 | 71 |
JEL6213-03 | PT3/8" | 38 | 14 | 50 | 26 | 71 | 85 | 35 | 71 |
JEL6213-04 | PT1/2" | 38 | 14 | 50 | 26 | 71 | 85 | 35 | 71 |
JEL6213-04 | PT1/2" | 45 | 16 | 58 | 31 | 82 | 96 | 35 | 80 |
JEL6213-06 | PT3/4" | 45 | 16 | 58 | 31 | 82 | 96 | 35 | 80 |
JEL6213-06 | PT3/4" | 65 | 18 | 82 | 41 | 96 | 117 | 35 | 90 |
JEL6213-08 | PT1" | 65 | 18 | 82 | 41 | 96 | 117 | 35 | 90 |
